横浜ガジェットまつりにミニ四駆をラジコン化するワークショップを開催することにした。

• 子供が出来るような
• 自分でも作れるような

そんなワークショップを目指しているので、なんとかblock programmingできる方法を検討した結果をまとめる。

ArduBlock結構便利かもしれない。

事前準備

Arduino IDEをインストール済であること。 動作確認はLinuxで行ったが、Windows・MACでも動作可能なはず。

ダウンロード

いくつかダウンロードできるWebを見つけたが、 ダウンロード元によって大きくバージョンが異なることが分かった。 そのため、githubからダウンロードすることをお勧めする。

というわけで，以下Webから最新版を持ってくる。

• github > taweili > ardublock

2017/10/22時点では、beta-20170414が最新版だった。

ダウンロードしたardublock-all-master-beta-20170414.jarを[arduino]/tools/ArduBlockTool/toolに格納する。

([arduino]はArduino IDEのスケッチブックを保存するディレクトリ。環境変数で確認可能。)

以下はLinuxで行う例

1
2

$ mkdir -p [arduino]/tools/ArduBlockTool/tool
$ mv ardublock-all-master-beta-20170414.jar [arduino]/tools/ArduBlockTool/tool

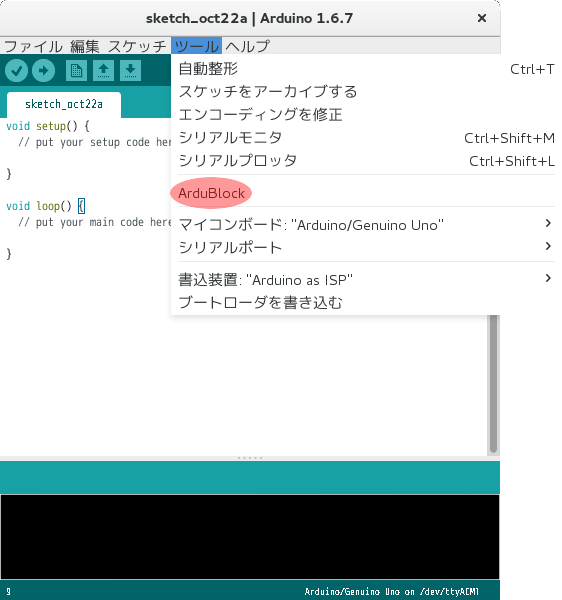

Aruduino IDEを立ち上げ、ツールバーを開くと「ArduBlock」が追加されていることを確認できる。

ArduBlockの起動

Arduino IDEのツールバーから「ArduBlock」を選択する。

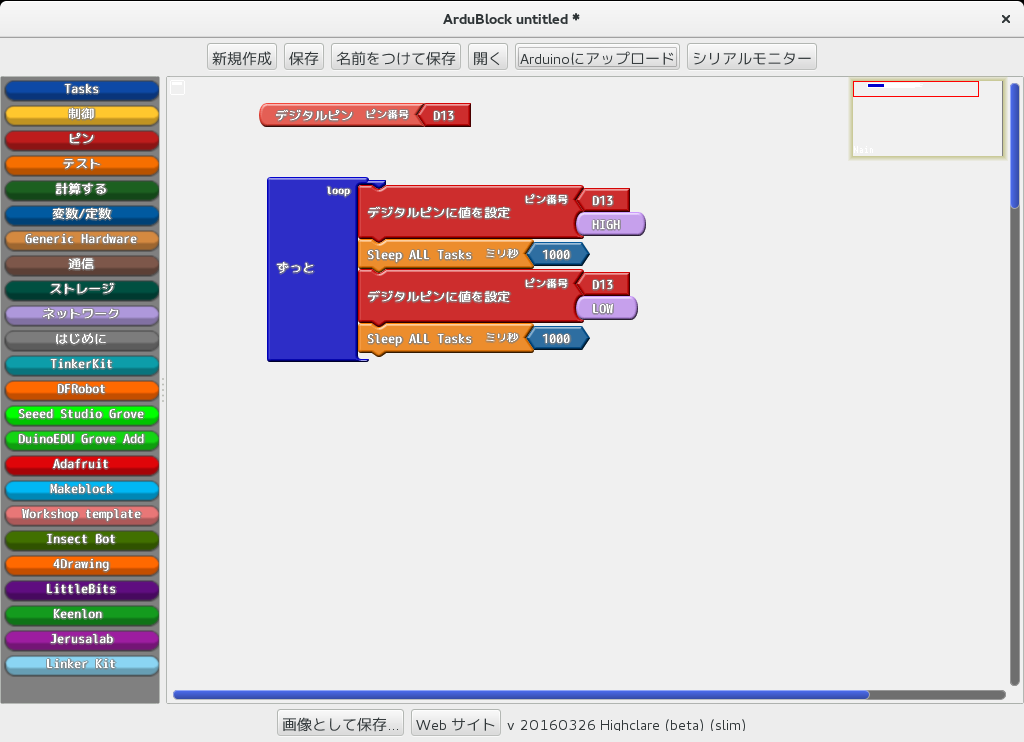

LEDチカチカ

こんなコードでLEDチカチカを実現できる。 なお、作ったソースコードは「Arduinoにアップロード」を選択することで転送できる。

赤外線を使えるようにする

1. IRremote.zipをダウンロード
2. 下記メニューからzipファイルを選択してインストール

   スケッチ > ライブラリをインクルード > zip形式のライブラリをインストール

3. [arduino]/libraries/IRremote/ フォルダの「IRremote.h」を「IRremote00.h」にコピー ([arduino]はArduino IDEのスケッチブックを保存するディレクトリ。環境変数で確認可能。)

Link

• github > taweili > ardublock
• ardublock.com
