Arduino Uno Bootloader Writerの基板をFusion PCBで作ってみた。 ちょいちょい間違えててごめんなさい。

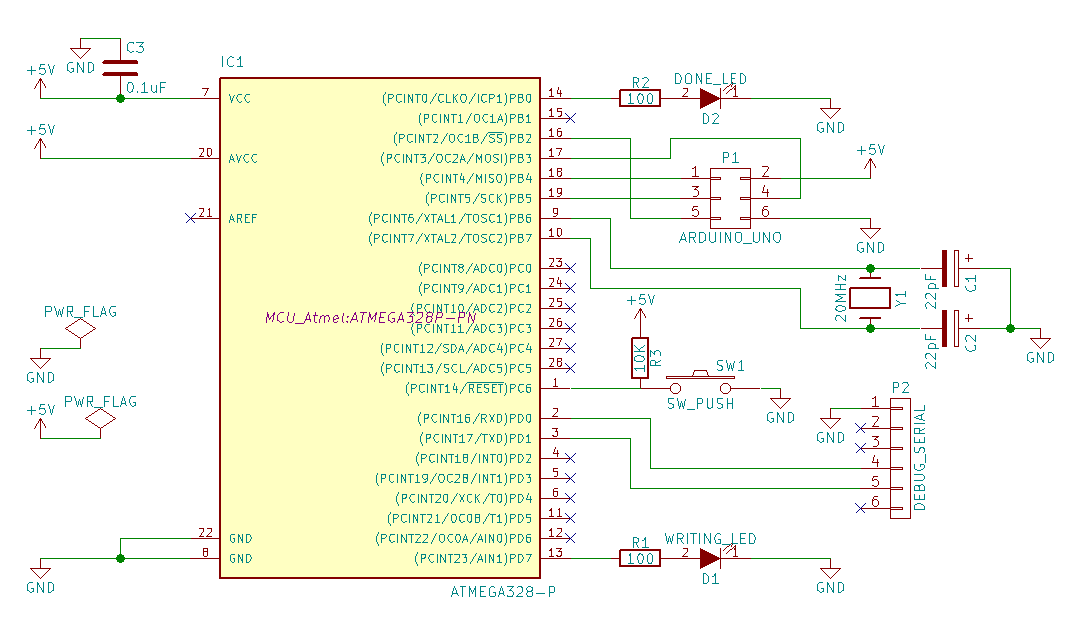

Writer Shield回路図

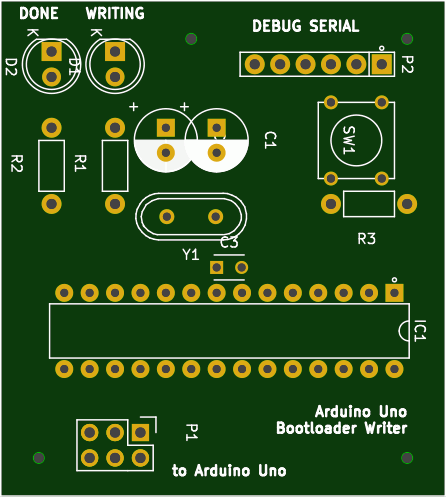

Writer Shieldの基板表面
部品表
| 部品番号 | 種類 | 定数 | 秋月商品例 |
|---|---|---|---|
| C1 | コンデンサ | 22pF | P-04060 |
| C2 | コンデンサ | 22pF | P-04060 |
| C3 | コンデンサ | 0.1uF | P-04679 |
| Y1 | クリスタル | 20MHz | P-08673 |
| R1 | 抵抗 | 100 | R-25104 |
| R2 | 抵抗 | 100 | R-25104 |
| R3 | 抵抗 | 10K | R-25103 |
| D1 | LED（赤） | - | |
| D2 | LED（青） | - | |
| SW1 | スイッチ | P-03646 | |
| P1 | ピンヘッダ | C-00167 | |
| P2 | ピンヘッダ | C-00167 | |
| IC1 | ATMega328P PU | I-03142 |
